ASUS ROG Maximus Z690 Extreme Glacial Gaming Motherboard Socket Intel LGA1700
(EATX, DDR5 memory, 5x M.2, USB 3.2 Gen 2x2, Thunderbolt 4, PCIe 5.0, WiFi 6E, Aura Sync)
Product number:
90MB1A60-M0EAY0
EAN:
4711081463405
Item no.:
4666
- Socket LGA1700 for 12th Gen Intel® Core™, Pentium® Gold and Celeron® processors. Generation
- Intelligent control ASUS-exclusive tools like AI overclocking, AI cooling, AI networking and two-way AI noise-cancellation for easy configuration li>
- Robust power supply: 24+1 teamed power stages rated at 105 A, ProCool II power connectors, MicroFine alloy chokes and high quality metallic capacitors
- Optimized cooling design: Integrated EK® Ultrablock, highly conductive thermal pad, five M.2 heatsinks and two with embedded backplates and ROG Water-Cooling Zone
- High Performance Networking: Onboard Wi-Fi 6E, Marvell® AQtion 10Gb, Intel® 2.5Gb Ethernet and ASUS LANGuard
- Fastest gaming connectivity: PCIe® 5.0, onboard Gen 5 M.2, USB 3.2 Gen 2×2 front panel connector with Thunderbolt™ 4 support, three USB Type-C® Rear Connections
- Industry-leading gaming audio: ROG SupremeFX ALC4082 codec with ESS® ES9018Q2C DAC for high-fidelity audio
- Unmatched Personalization: AniMe Matrix™ LED Display, 2″ LiveDash OLED, ASUS-exclusive Aura Sync RGB lighting, including one RGB header and three addressable Gen 2 RGB headers
- DIY-friendly design: Pre-assembled I/O shield, V-Latch switch, BIOS FlashBack™, Q-Code, FlexKey, Q-Connector, M.2 Q-Latch, SafeSlot, ROG Glavis and ROG graphics card holder
- Reputable software: Includes one-year AIDA64 Extreme subscription and in
Product information "ASUS ROG Maximus Z690 Extreme Glacial Gaming Motherboard Socket Intel LGA1700"
.png)
ROG MAXIMUS Z690 EXTREME GLACIAL
Intel® Z690 EATX Mainboard mit 24+1 Power Stages, integriertem EK® Ultrablock DDR5 mit OptiMem III, fünf M.2, USB 3.2 Gen 2x2 Frontpanel-Anschluss mit Quick Charge 4+ Unterstützung, Zwei Thunderbolt™ 4, PCIe® 5.0, Onboard Wi-Fi 6E und Aura Sync RGB Beleuchtung
- Sockel LGA1700 für Intel® Core™, Pentium® Gold und Celeron® Prozessoren der 12. Generation
- Intelligente Steuerung ASUS-exklusive Tools wie AI Overclocking, AI Cooling, AI Networking und Two-Way AI Noise-Cancelation für eine einfache Konfiguration
- Robuste Stromversorgung: 24+1 Teamed Power Stages mit einer Nennleistung von 105 A, ProCool II Stromanschlüssen, MicroFine Legierungsspulen und hochwertigen Metallic-Kondensatoren
- Optimiertes Kühl-Design: Integrierter EK® Ultrablock, hochleitfähiges Wärmeleitpad, fünf M.2 Kühlkörper und zwei mit eingebetteten Backplates und ROG Water-Cooling Zone
- High Performance Networking: Onboard Wi-Fi 6E, Marvell® AQtion 10Gb, Intel® 2.5Gb Ethernet und ASUS LANGuard
- Schnellste Gaming-Konnektivität: PCIe® 5.0, Onboard Gen 5 M.2, USB 3.2 Gen 2x2-Frontpanel-Anschluss mit Thunderbolt™ 4-Unterstützung, drei USB-Typ-C®-Anschlüsse an der Rückseite
- Branchenführendes Gaming-Audio: ROG SupremeFX ALC4082 Codec mit ESS® ES9018Q2C DAC für High-Fidelity-Audio
- Unübertroffene Personalisierung: AniMe Matrix™ LED-Display, 2" LiveDash OLED, ASUS-exklusive Aura Sync RGB-Beleuchtung, einschließlich einem RGB-Header und drei adressierbaren Gen 2 RGB-Headern
- DIY-freundliches Design: Vormontiertes I/O Shield, V-Latch Schalter, BIOS FlashBack™, Q-Code, FlexKey, Q-Connector, M.2 Q-Latch, SafeSlot, ROG Glavis und ROG Grafikkartenhalter
- Renommierte Software: Inklusive Ein-Jahres-AIDA64 Extreme-Abonnement und intuitives UEFI BIOS-Dashboard mit integriertem MemTest86
.png)

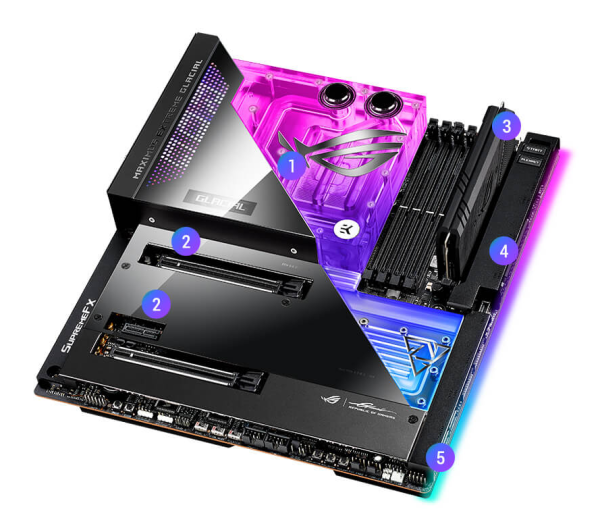

Das ROG Maximus Z690 Extreme Glacial ist die Technologie-Königsklasse im Bereich Wasserkühlung. Es verfügt über ein auffälliges monolithisches Kühlsystem, das schlicht EK UltraBlock genannt wird und das gesamte Mainboard mit einem sorgfältig entwickelten Geflecht aus Wasserkanälen, Sensoren und Kühlkörpern mühelos kühlen kann. Das Z690 Extreme Glacial baut auch auf den Erkenntnissen auf, die bei der Entwicklung der vorherigen Generation gewonnen wurden, um die bereits umfangreiche Ausstattung mit Kühlkörpern und deren Kühlmittelkreislauf zu erweitern. Zwei zusätzliche M.2-Steckplätze profitieren jetzt vom UltraBlock-Zauber, und die VRM-Kühlung wurde noch weiter verbessert, um die Power Stages zu unterstützen, die das Potenzial der Intel Core-Prozessoren der 12. Generation voll ausschöpfen können.

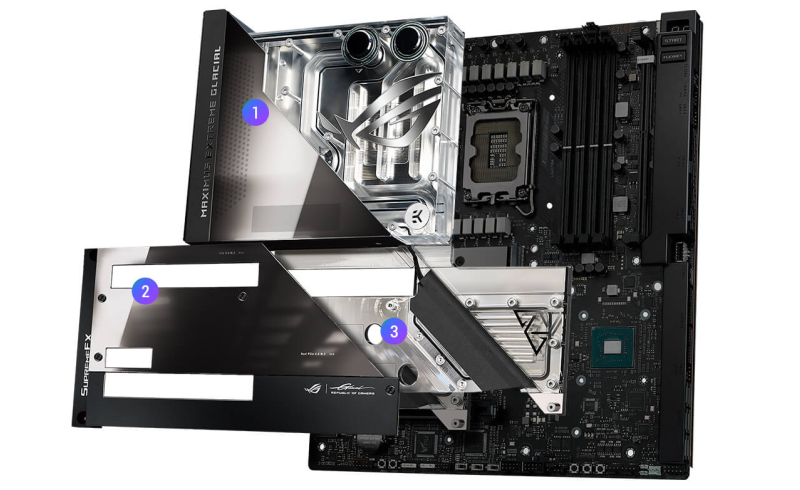

ROG X EK® ULTRABLOCK
Der Z690 Extreme Glacial UltraBlock ist weit mehr als ein Kühlkörper mit Wasserkanälen. Dieses Produkt, das in enger Zusammenarbeit mit dem Branchenführer EK Water Blocks entstanden ist, ist eine Komplettlösung für die Custom-Loop-Mainboard-Kühlung, die CPU, VRMs, Onboard-M.2-Steckplätze, PCH und sogar das integrierte LAN abdeckt. EK Active Contact Cooling hält die M.2-Laufwerke auf optimaler Temperatur, während 57 Microfins das Wasser schnell über den Prozessor leiten. Die ROG-Wasserkühlungszone verfügt über eine Reihe von Sensoren, die den Kühlmitteldurchfluss, die Temperaturen und die Integrität der Dichtungen kontinuierlich überwacht, und der PCH-Kühlblock verfügt über eine Vielzahl an Lamellen, die die Wärmeableitung verbessern. Dank des branchenweit ersten AniMe-Matrix-Displays und des 2-Zoll-OLED-LiveDash, das Live-Statistiken des Systems anzeigen kann, verfügt der UltraBlock über eine Ästhetik, die seiner Leistung entspricht.
- EK® ULTRABLOCK
Der Ultrablock kühlt die CPU, das VRM, den M.2-Steckplatz auf dem Mid-Board sowie den Z690-Chipsatz effektiv und sorgt für Systemstabilität auch bei anhaltend hoher Belastung. - M.2-KÜHLKÖRPER
Der M.2-Kühlkörper hält die zwei M.2-SSD auf optimaler Betriebstemperatur für gleichbleibende Leistung und Zuverlässigkeit. - M.2 BACKPLATE S
Integrierte M.2-Backplates sorgen dafür, dass Hochleistungslaufwerke auch bei eingeschränktem Luftstrom Spitzenleistungen erbringen
INTELLIGENTES MAINBOARD
Die ROG-Ingenieure haben intelligente Softwarelösungen entwickelt und ausgiebig getestet, um sicherzustellen, dass dein System in optimalem Zustand bleibt.
AI Overclocking
Das Tuning ist jetzt schneller und intelligenter als je zuvor. ASUS AI Overclocking erstellt Profile für die CPU und die Kühlung, um die optimalen Einstellungen zu ermitteln und jedes System an seine Grenzen zu bringen.AI Cooling
Stimme die Temperaturen und die Geräuschentwicklung eines jeden Builds mit einem einzigen Klick ab. Ein proprietärer ASUS-Algorithmus reduziert unnötige Systemgeräusche, indem er die CPU-Temperaturen überwacht und die Lüfter dynamisch auf die optimale Geschwindigkeit einstellt.AI Networking
GameFirst VI optimiert die Netzwerkleistung, indem es die Bandbreite in Echtzeit auf der Grundlage von Anwendungsszenarien und entsprechenden Lernalgorithmen zuweist.Two-Way AI Noise Cancelation
Dieses Dienstprogramm nutzt eine umfangreiche Deep-Learning-Datenbank, um über 500 Millionen Arten von Hintergrundgeräuschen aus eingehenden oder ausgehenden Audiosignalen zu reduzieren und so eine kristallklare Kommunikation in Games oder Voicechats zu gewährleisten.ÜBERSICHT DER SPEZIFIKATIONEN

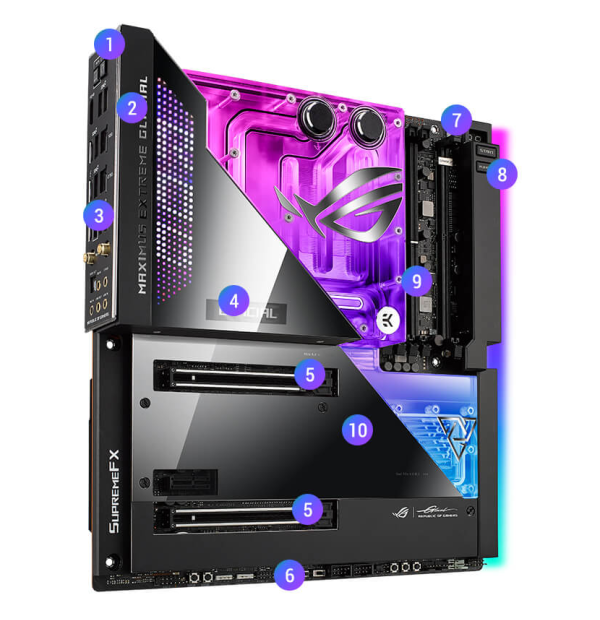

PERFORMANCE
EXTREME LEISTUNG & PERFORMANCE
- DUALE PROCOOL II STROMANSCHLÜSSE
- 24 + 1 LEISTUNGSSTUFEN
- ERWEITERUNGSSTECKPLÄTZE
- 2 x PCIe 5.0 x16 Steckplätze (unterstützt x16 oder x8/x8 Modi)
- 1 x PCIe 3.0 x1 Steckplatz
- INTEL® SOCKEL LGA1700 FÜR 12. GENERATION INTEL® CORE™, PENTIUM® GOLD UND CELERON® PROZESSOREN
- DDR5, 4 X DIMM
- Dual Channel
- 5 X M.2-STECKPLÄTZE
- 1 x M.2 2280 (PCIe 5.0 x4)
- 2 x M.2 2280 (PCIe 4.0 x4)
- 2 x M.2 22110 (PCIe 4.0 x4 & SATA von DIMM.2)

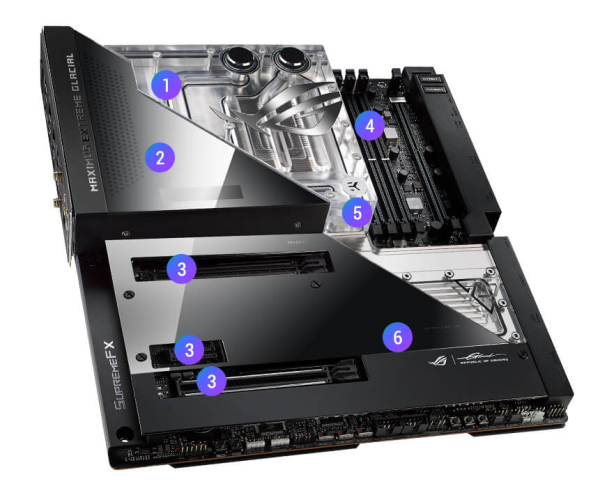

KÜHLUNG
UMFASSENDE KÜHLUNG
- EK® ULTRABLOCK
- DREIFACHE M.2-KÜHLKÖRPER
MIT M.2-BACKPLATES - Lüfteranschlüsse
MEHRERE 4-POLIGE PWM-LÜFTERANSCHLÜSSE- CHA_FAN1P-2P Header unterstützen ASUS HYDRANODE
- ROG DIMM.2 KÜHLKÖRPER
![ROG DIMM.2 KÜHLKÖRPER]()
- ROG WATER-COOLING ZONE
- W_FLOW Tachometer
- W_IN/OUT T-Sensor
EINTAUCHEN INS SPIEL
TOTAL GAMING IMMERSION
- ANIME MATRIX™ LED AURA-BELEUCHTUNG
![AURA-BELEUCHTUNG]()
- 2" LIVEDASH OLED
- SUPREMEFX ALC4082 CODEC®
- ESS® SABRE9018Q2C hochauflösender DAC
- 120 dB SNR Stereowiedergabeausgang
- 113 dB SNR Aufnahmeanschluss
- LED-beleuchtete Audiobuchsen
SONIC RADAR III
DTS® SOUND UNBOUND
- 1 X 4-PIN RGB HEADER
- 1 X 3-PIN ADRESSIERBARER GEN 2 RGB HEADER
- RANDZONENBELEUCHTUNG
- 1 x 3-PIN ADRESSIERBARER GEN 2 RGB HEADER
![ARGB GEN2, POWERED BY AURA SYNC]()
- EK® Ultrablock Beleuchtung

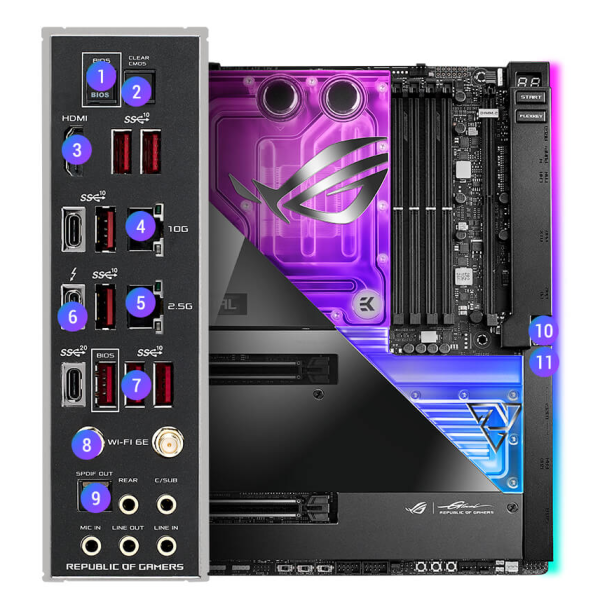

KONNEKTIVITÄT
VOLLE KONNEKTIVITÄT
- BIOS FLASHBACK™ TASTE
- CLEAR CMOS TASTE
- 1 x HDMI® Anschluss
- MARVELL® AQTION 10GB ETHERNET
- INTEL® 2.5GB ETHERNET
- 1 X THUNDERBOLT™ 4 USB TYP-C® ANSCHLUSS
- 8 X USB 3.2 GEN 2 ANSCHLÜSSE (7 X TYP-A + 1 X USB TYP-C®)
- WI-FI 6E
- OPTISCHER S/PDIF-AUSGANG
- 5 X LED-BELEUCHTETE AUDIOBUCHSEN
- 1 X USB 3.2 GEN 2X2
- USB Typ-C® Frontpanel-Anschluss unterstützt QC4+
- 1 x Thunderbolt™ 4 Typ-C Anschluss
- 6 X SATA 6GB/S

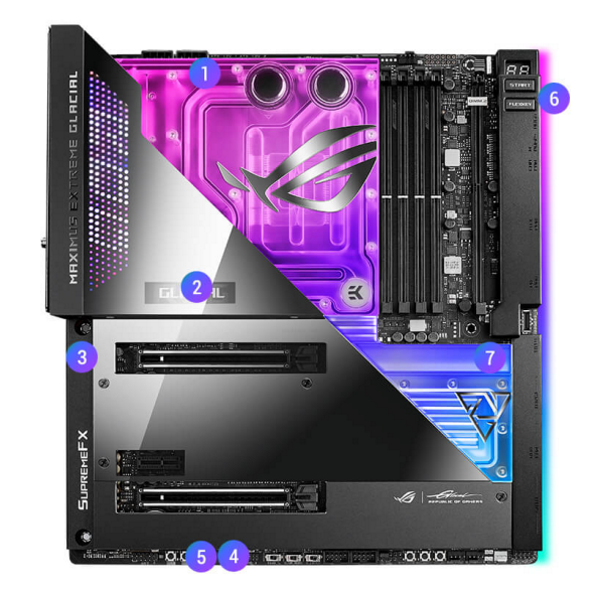

DIY-FREUNDLICH
- ROG PATENTIERTES VORMONTIERTES I/O SHIELD
- ESD-SCHUTZVORRICHTUNGEN
Bietet einen besseren Schutz vor elektrostatischen Entladungen als der Industriestandard. ESD-Schutzvorrichtungen decken die USB-, Audio- und LAN-Anschlüsse ab. - TRUEVOLT USB
Liefert eine stabile 5-Volt-Stromversorgung für alle USB-Anschlüsse, mit minimalen Stromschwankungen, um Datenverluste zu minimieren. - LIVEDASH OLED 2"
Zeigt den Energiestatus und mögliche Probleme mit der CPU, dem Speicher, der Grafikkarte oder dem Boot-Gerät zur schnellen Diagnose an. - 2 X SAFESLOTS
Ein PaarSafeSlotssorgt für einen festeren Halt der PCIe-Geräte und eine höhere Scherfestigkeit. - V_LATCH SCHALTER
Macht das Tuning intuitiver, indem es sowohl die tatsächliche höchste als auch die niedrigste Kernspannung aufzeichnet und die Daten dann an HWiNFO, AI Suite 3 und das integrierte LiveDash OLED weitergibt.
- ASUS HYDRANODE
Beide Onboard-Lüfteranschlüsse und drei weitere am mitgelieferten ROG Fan Controller verfügen über den ASUS Hydranode-Schaltkreis, der eine Powerline - FLEXKEY
Standardmäßig fungiert der FlexKey als System-Reset-Taste, aber er kann auch einfach so eingestellt werden, dass er die Aura-Beleuchtung schnell ein- oder ausschaltet, Safe Boot aktiviert oder das BIOS aufruft. - 4 X Q-DIMM
Einseitige Clips für eine super-einfache, super-sichere Handhabung von Speichermodulen. - M.2 Q-LATCH
Die innovative Q-Latch macht es einfach, eine M.2 SSD ohne spezielles Werkzeug zu installieren oder zu entfernen. Das Design nutzt einen einfachen Verriegelungsmechanismus, um das Laufwerk zu befestigen und herkömmliche Schrauben überflüssig zu machen.
![M.2 Q-Latch]()
HEADER
KÜHLER PER DESIGN
Das ROG Maximus Z690 Extreme Glacial verfügt über umfangreiche Kühloptionen, die über Fan Xpert 4 oder das UEFI-BIOS konfiguriert werden können..png)
Mehrere Temperaturquellen
Jeder Header kann so eingestellt werden, dass er drei benutzerkonfigurierbare Temperatursensoren überwacht und auf diese reagiert, um eine auslastungsabhängige Kühlung zu gewährleisten. Alle Einstellungen können ganz einfach mit Fan Xpert 4 oder über das UEFI verwaltet werden..png)
4-polige PWM/DC-Lüfteranschlüsse und ASUS HYDRANODE
Jeder Onboard-Header erkennt automatisch jeden PWM- oder DC-Lüfter, wobei drei Gehäuselüfter-Header ASUS HYDRANODE-Unterstützung bieten..png)
Mitgelieferter ROG Fan Controller
Eine mitgelieferte Erweiterungskarte zur Lüftersteuerung enthält sechs zusätzliche DC- und PWM-Lüfteranschlüsse sowie zwei Temperatursensoranschlüsse.ROG-WASSERKÜHLUNGSZONE
Zwei Anschlüsse für Wassertemperatursensoren und ein Durchflussmesser leiten die Informationen direkt in die AI Suite ein, sodass du die Kühlmitteltemperaturen und die Durchflussrate des gesamten Kreislaufs verfolgen kannst.
.png)
Water pump+
Ein spezieller Header kann über 3 Ampere an eine leistungsstarke PWM- oder DC-Wasserpumpe liefern..png)
Wasser ein/aus
Ein spezieller Header ermöglicht die Überwachung der Temperaturen an den Zu- und Abflusspunkten einer beliebigen Komponente..png)
Wasserdurchfluss
Ein spezieller Header ermöglicht die ständige Überwachung des Durchflusses im gesamten Kreislauf..png)
ROG FAN CONTROLLER
Der ROG Fan Controller bietet sechs zusätzliche Header, die über FanXpert 4 gesteuert werden können. Die Karte verfügt über zwei Temperatursensor-Header und zwei Thermistoren, die an verschiedenen Komponenten angebracht werden können. Außerdem gibt es sechs ARGB-Header, um ARGB-Fans zu beleuchten.
POWER SOLUTION
TEAMED POWER ARCHITEKTUR
Moderne CPU-Architekturen setzen neue Maßstäbe für das Stromdesign von Mainboards, da sie blitzschnell vom Energiesparmodus in den Volllastmodus wechseln. Die neueste VRM-Architektur von ROG stellt sich der Herausforderung, indem sie gepaarte Leistungsstufen nutzt, um den Strom schnell umzuschalten und gleichzeitig eine vorbildliche Wärmeentwicklung zu gewährleisten.Ein kurzer Rückblick
ASUS war der erste Hersteller, der Phasendoppler einsetzte, als er 2005 die A8N32-SLI Deluxe auslieferte. Der VRM des Boards wurde dafür gelobt, dass er auf elegante Weise die Belastbarkeit der damals erhältlichen Komponenten übertrifft und gleichzeitig die Spannungswelligkeit reduziert. Diese Vorteile führten dazu, dass sich Phasendoppler in der Branche durchsetzten, und sie werden auch heute noch für ähnliche Zwecke eingesetzt.
.png)
.jpg)
Teamed Power Stage Design
Konventionelles Phasen-Doubler-Design
Eine Verschiebung der CPU-Anforderungen
Die heutigen CPUs verfügen über mehr Kerne als ihre Vorgänger und die neuesten Befehl
